HOME > 제품소개 > Sprocket > 컨베어 스프라켓
   컨베어 스프라켓
 특징

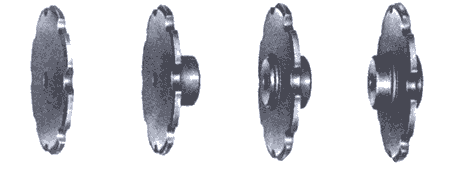

A형 BW형 BW1형 CW1형

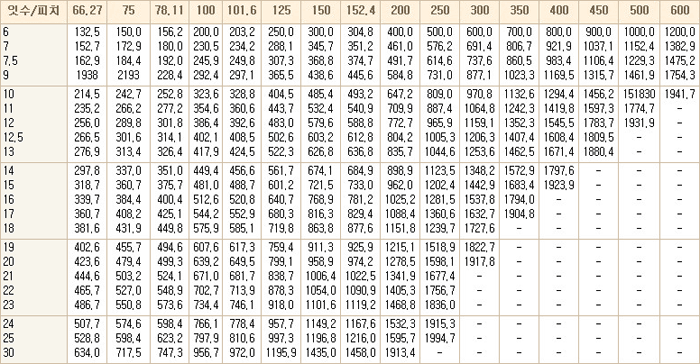

 컨베어 체인 스프라켓의 피치원 경
 형식
1) A 형- 치부(齒部)와 평 스프로켓으로 보스나 허브(HUB)에 볼트로 취부되는 등 넓은 용도에 적용됩니다.
2) BW 형- A형 스프로켓 치부의 편면에 보스를 용접한 형식입니다.
3) BWI 형 - 보스를 치부에 관통시켜 치부의 양측에서 용접한 형식입니다.
4) CWI 형 - 보스를 치부에 관통시켜, 양 보스형으로 용접한 형식입니다.
 특징
1)경제적인 표준폼
- 다양한 표준 스프로켓을 축경가공 만으로 사용할 수 있습니다. 4형식, 2재질, 6~12½ 잇수, 치선 경화도 가능합니다.
  또, 선정 보스부 스프로켓도 짧은 기간에 공급합니다.

2) 강제로 (鋼製) 강력, 강인
- 강제, 보스용접 구조를 채용, 강인한 스프로켓입니다.

3) 이 물림이 정확하여 정역전(正逆轉)도 가능
- 치부는 정밀용접, 로울러 틈새가 작은 신치형(新齒形)을 채용, 이 물림이 정확한 체인 스프로켓의 마모가 작고 역전도 가능합니
  다. 또 K어태치먼트 사용시 취부물과 치선단(齒先端)을 간섭하지 않습니다.

4) 플라스틱 로울러, 베어링 로울러 시리즈에도 사용됩니다.

5) RFD 26톤(TON) 이상은 특형 스프로켓을 사용해 주십시오.

 잇수와 감김각
체인의 초소 맞물림 잇수는 3매이상 필요하므로 구성 스프로켓
의 초소감긴각은 다음에 의합니다.

<이중 물림 스프로켓············· 7½, 12½>

체인의 스프로켓 이(齒)가 1이 건너서 물리는 형식으로 스프로켓의 마모가 반감합니다.
작용치수의 2배가 분할치수(分割齒數)입니다.
잇수 최소감김각(˚ )
6 180
7½ * 144
8 135
10 108
12 90
12½ * 86

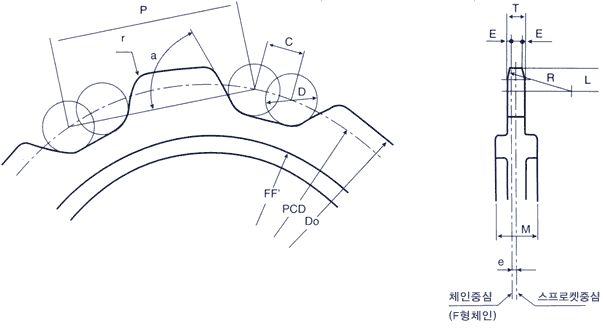

 컨베어 체인 스프라켓(치형설계도)

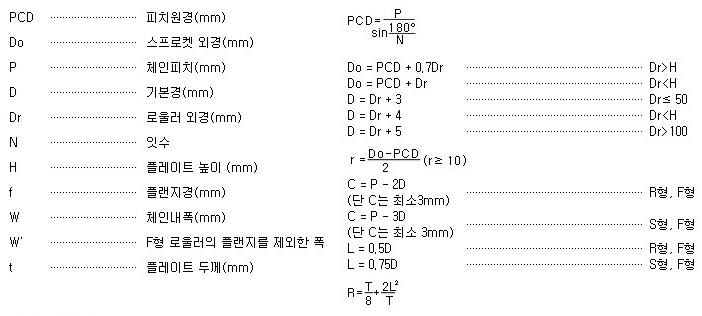

 각부 계산식
 α (치형각)표
잇수 α 잇수 α
6 79.3 19 68.8
7 77.1 20 68.6
8 75.5 21 68.4
9 74.2 22 68.2
10 73.2 23 68.0
11 72.9 24 67.8
12 71.7 25 67.7
13 71.1 26 67.5
14 70.3 27 67.4
15 70.1 28 67.3
16 69.8 29 67.2
17 69.4 30 67.1
18 69.1
