HOME > 제품소개 > Screw Jack
 Screw Jack의 특징  Traveling Nut Jack의 특징
 Worm Screw Jack  트러니언 베이스 부착형 Screw Jack

 Worm Screw Jack

1.

연동운전시의 소요동력
복수의 JACK을 연동시켜 사용할 경우는, 우측의 전달효율을 참고하여 소요동력을 결정하여 주십시요.

  소요동력 = JACK 1대당 소요동력 x 사용대수 / 전달효율

JACK 연동수 2 대 3 대 4 대 n 대
전달효율 0.94 0.91 0.88 (0.97)n

2. Input Torque

형번 45 56 66 73 95 135
허용입력축 토르크 4.3 7.4 13 30 60 85

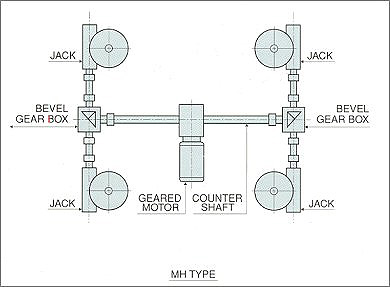

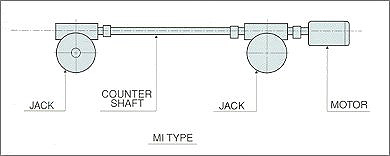

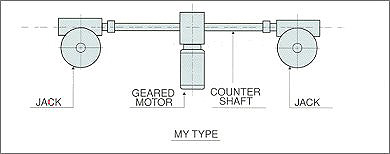

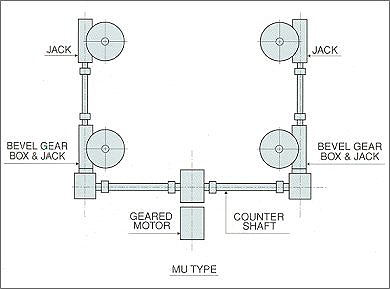

3. System Example
