 라바카플링
중앙카프링에서 생산 하는 라바카플링은 탄력 및 유연성이 뛰어난 고 탄성의 고무에 의해 동력이 전달 되므로 충격 및 진동, 소음의 흡수율이 탁월 합니다.
 특성 및 용도

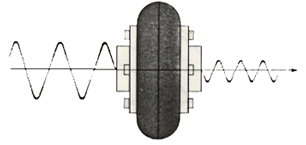

  1. 탄력 및 유연성이 뛰어난 고 탄성의 고무에 의해 동력이 전달 되므로 충격 및 진동의 흡수율이 뛰어나고 작동시 발생되는 소음을 감소 시킵니다.

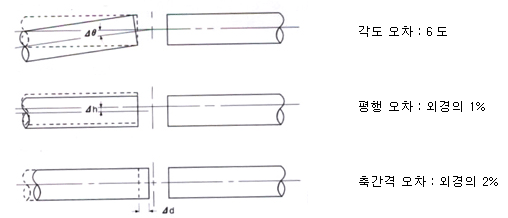

  2. 축에서 일어 나는 각종 오차를 크게 흡수 합니다.
  3. 장착 및 분해 작업이 간단 하고 카플링 부품 교환시 Rubber만 교체하면 되므로 편리 합니다
  4. 열, 기름, 햇빛, 먼지, 물 등 어떠한 장소에 사용 하여도 내열, 내후, 내유, 내구성이 뛰어난 고무 이기 때문에 성능이 우수 합니다.
  5. Rubber로 연결 되어 동력이 전달 되므로 전기 절연이 완벽 하며 윤활유 급지가 필요치 않습니다.
  6. 아래와 같은 부분의 연결에 주로 사용 됩니다. 1) 진동 및 춫격이 많이 발생 되는곳
    2) 각도 오차가 많이 발생 되는곳.
    3) 전기 절연이 필요 하는곳.
    4) 윤활유 급지가 곤란 한곳
    5) 정비 및 점검이 곤란 한곳.
<top으로>
 규격 선정 방법
  1. 사용 설비의 토오크를 구합니다.
        Ta = 974 x KW   x SF    또는    Ta = 716 x HP   x SF
    N N
  2. 산출된 Torque를 카다로그에 있는 각 Size의 Basic Torque와 비교 하여 크거나 같은수치를 찾아 1차로 규격을 선정 합니다.
  3. 하지만 Torque만 허용 범위 안에 해당 된다고 그 규격을 선정 하면 경우에 따라서는 Shaft Bore를 가공 하려면 가공 여유가 부족할 경우가 있습니다.
    따라서 사용 기계의 Shaft 크기와 카플링의 허용 최대 내경 가공 범위(Max. Bore)를 비교 검토 한 다음 최종 규격을 선정 합니다.
  4. 즉, 카다로그에 있는 허용 Torque와 최대축경(Max. Bore)이 동시에 만족 되어야 합니다.
  5. 안전계수표 (SF)

    Driving machines

    Load

    Examples of driven machines

    Electric motor or turbine

    Hydraulic power

    Reciprocating motion

    1

    1.25

    1.5

    Smooth

    Pumps, Blowers, Generators, and Exciters

    1.5

    1.8

    2

    Light shock

    Compressors, Mixers, Grinders, Machine Tools, Wood Working machines, and Texile Machine

    2

    2.3

    2.5

    Medium shock

    Ball and Roll MiIls, Reciprocating Compressors, Elevators, Paper Machines, Punch Presses.

    2.5

    2.8

    3

    Heavy shock

    Steel & Iron Manufacturing Macines, Mining Machines, Roll Mills, and Rubber Mixer

    3

    3.5

    4

    Extremely Heavy shock

    Ore Crushers, Vibrating conveyors, and cutters

<top으로>

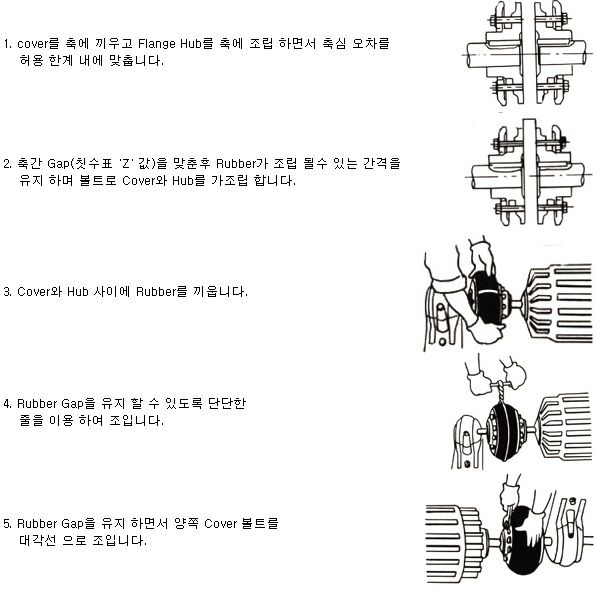

 조립 및 장착
<top으로>
 칫수표(dimension)

size

Da
(mm)

torque
rating
(kg.m)

max.
speed
(rpm)

Dimension (mm)

weight
(kg)

bore
min./max.

Dn

L

Z1

Z2

Z3

B

N-D1

RF 100

100

3

4000

10/22

36

66

26

14

10

40

54

2x6-M6

1.21

RF 135

100

8

4000

16/30

48

90

35

20

14

53

70

2x6-M8

2.87

RF 180

180

15

3000

23/35

64

120

46

28

20

70

95

2x6-M10

6.38

RF 210

210

30

3000

28/50

76

143

54

35

27

83

110

2x8-M10

9.4

RF 265

265

75

2000

33/60

95

178

67

44

32

105

140

2x8-M12

19

RF 310

310

125

2000

36/70

112

208

75

58

36

121

165

2x8-M12

31

RF 400

400

275

1600

40/85

145

270

100

70

44

153

210

2x8-M16

70

RF 450

450

500

1250

55/100

165

300

110

80

50

171

240

2x8-M20

101

RF 550

550

1000

1000

90/130

200

365

130

105

53

196

280

2x8-M24

170

RF 700

700

2000

800

100/160

255

460

165

130

70

256

264

2x8-M30

358

<top으로>
