 타이어카플링
중앙카프링에서 생산 하는 타이어카플링은 고무로 피복된 타이어코트 제품 으로 동력을 전달 하므로 충격을 완화 하고 진동 흡수에 뛰어난 제품 이며 큰 misalignment를 허용 하면서도, 긴 수명을 자랑 합니다.
 특징
  1. 타이어 카플링은 고무로 피복된 tire coat로 동력을 전달 하는 것이 주 특징입니다.
    충격을 완화 하고 진동을 감소 시키므로 회전중 소음이 전혀 없으며 가볍고 내구성도 뛰어 나며 분해조립이 편리 하므로 어떠한 카플링 보다도 우수하며 특히 모타와 펌프의 축 이음용 으로 적당 합니다.

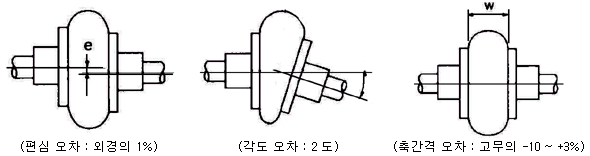

  2. 두축간의 중심이 다소 달라도 사용 가능 합니다.
  3. 연관 기계를 움직이지 않고 분해가 가능 하며 조립은 볼트만 체결 하는 것으로 간단히 되기 때문에분해 조립이 편리 하며 장착 시간이 단축 됩니다.
  4. 충격 완화, 진동 흡수가 뛰어 나기 때문에 진동 및 예기치 못한 충격 부하로 인한 관련 기기 및 베어링의 손상을 막아 줍니다.
  5. 급유가 전혀 필요 없으므로 한번 설치 하면 기계의 수명이 다 할 때까지 영구적 으로 사용 가능 합니다.
  6. 어떠한 경우라도 카플링 자체의 소음이 전혀 없습니다. 따라서 소음 공해로부터 해방 됩니다.
<top으로>

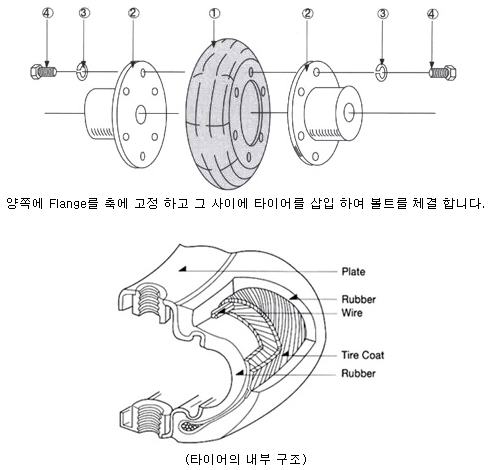

 조립 및 장착 /구조
<top으로>
 규격 선정법
  1. 사용 설비의 토오크를 구합니다.
      Ta = 974 x KW   x SF    또는    Ta = 716 x HP   x SF
    N N

                      Ta = 사용 토오크 (kgf.m)
                      KW = 전달 부하
                      HP = 전달 마력
                      N = 회전수 (r.p.m)
                      SF = 안전계수(Service factor)
  2. 산출된 Torque를 카다로그에 있는 각 Size의 Basic Torque와 비교 하여 크거나 같은수치를 찾아 1차로 규격을 선정 합니다.
  3. 하지만 Torque만 허용 범위 안에 해당 된다고 그 규격을 선정 하면 경우에 따라서는 Shaft Bore를 가공 하려면 가공 여유가 부족할 경우가 있습니다.
    따라서 사용 기계의 Shaft 크기와 카플링의 허용 최대 내경 가공 범위(Max. Bore)를 비교 검토 한 다음 최종 규격을 선정 합니다.
  4. 즉, 카다로그에 있는 허용 Torque와 최대축경(Max. Bore)이 동시에 만족 되어야 합니다.
  5. 안전계수표 (SF)

    Driving machines

    Load

    Examples of driven machines

    Electric motor or turbine

    Hydraulic power

    Reciprocating motion

    1

    1.25

    1.5

    Smooth

    Pumps, Blowers, Generators, and Exciters

    1.5

    1.8

    2

    Light shock

    Compressors, Mixers, Grinders, Machine Tools, Wood Working machines, and Texile Machine

    2

    2.3

    2.5

    Medium shock

    Ball and Roll MiIls, Reciprocating Compressors, Elevators, Paper Machines, Punch Presses.

    2.5

    2.8

    3

    Heavy shock

    Steel & Iron Manufacturing Macines, Mining Machines, Roll Mills, and Rubber Mixer

    3

    3.5

    4

    Extremely Heavy shock

    Ore Crushers, Vibrating conveyors, and cutters

<top으로>

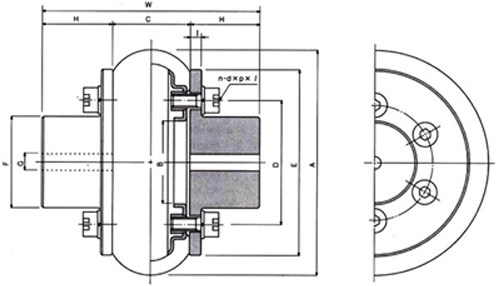

 칫수표(dimension)

size

rating
torque
(kg.m)

max.
speed
(rpm)

G
min./max.

Dimension (mm)

bolt

GD2
(kg.cm22)

weight
(kg)

A

B

C

D

E

F

H

I

W

CA 100

5

5000

8/22

100

35

37

50

82

36

28

6

93

2x6-M6x20L

34.9

1.1

CA 120

10

4500

10/28

120

45

39

65

106

48

35

6

109

2x6-M8x20L

78.4

2

CA 140

15

4200

24/35

140

52

45

75

118

55

44

7

133

2x6-M10x25L

164.6

3

CA 160

22

4000

24/42

160

62

51

85

132

65

53

8

157

2x6-M10x25L

301.8

4.5

CA 185

30

3600

34/48

185

74

58

100

154

77

60

10

178

2x6-M12x25L

568.4

6.6

CA 220

50

3200

34/55

220

84

67

112

180

89

69

12

205

2x6-M12x30L

1293.6

11.8

CA 265

100

2600

40/75

265

112

82

140

214

117

94

14

270

2x6-M12x35L

3802.4

21.7

CA 340

165

2100

44/95

340

142

106

180

272

150

120

18

346

2x6-M16x45L

12544

46.5

CA 445

500

1600

54/128

445

190

139

236

344

202

160

25

459

2x6-M18x55L

44688

110

CA 550

1000

1200

64/170

550

230

173

290

430

246

170

26

513

2x8-M24x70L

125440

187

CA 700

2000

1000

84/220

700

310

220

370

544

326

220

26

660

2x12-M24x70L

356720

394

(Note) weight와 GD2의 값은 bore를 가공 하지 않은 상태의 값 입니다.
