 머프카플링
중앙카프링에서 생산 하는 분할형, 머프카플링(muff coupling)은 종래의 일반 주물제품을 안정된 재질인 구상흑연주철(GCD 50)로 발전적 으로 개량, 강화 시켜 새롭게 소형, 경량화 시킨 제품 입니다.
 특성
  1. 머프 카플링은 간단한 분할 구조로 되어 있기 때문에 축이동, 조립, 분해가 용이 합니다.
  2. 고정형 이므로 백래시(backlash) 등이 전혀 없습니다.
  3. 합리적인 설계에 의해 종래 보다 큰 토오크(torque)를 전달 할 수 있습니다.
  4. 기본 구조는 일종의 클램프(Clamp)에 Key를 삽입 하여 강력한 마찰력 으로 토오크(torque)를 전달 하는 형식 입니다
  5. 표준 사용 축경(Shaft Bore)은 Φ25부터 Φ120 까지 가공 되어 있으며 각 사이즈는 KS 및 JIS 규격에 기준 하여 Key 홈이 표준홈 으로 가공 되어 있습니다.
  6. 강한 전달력이 필요한 천장 주행 크레인, 운반기계, 교반기, 수문 개폐 장치, 수처리 장치, 제철기계, 장축의 Line shaft 연결 등에 사용 됩니다.
<top으로>

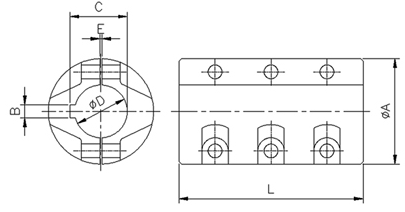

 칫수표(dimension)

size

bore
ΦD (H8)
(mm)

A

L

KEY WAY

E

BOLT

torque
(kg.m)

weight
(kg)

B (js9)

C

key (b x h)

J-M25

Φ25

Φ50

88

7

28

7x7

1.6

4-M6x30L

22

1

J-M30

Φ30

Φ60

105

7

33

7x7

1.6

4-M6x30L

30

1.5

J-M35

Φ35

Φ70

120

10

38.5

10x8

1.6

4-M8x35L

40

2.5

J-M40

Φ40

Φ80

140

10

43.5

10x8

1.6

6-M10x40L

55

3.9

J-M45

Φ45

Φ90

160

12

48.5

12x8

1.6

6-M10x45L

70

5.6

J-M50

Φ50

Φ100

176

12

53.5

12x8

2

6-M10x45L

95

7.2

J-M55

Φ55

Φ110

180

15

60

15x10

2

6-M10x45L

120

9.6

J-M60

Φ60

Φ120

184

15

65

15x10

2

6-M12x50L

150

11.6

J-M65

Φ65

Φ130

200

18

69.4

18x11

2.5

6-M12x50L

205

12.2

J-M70

Φ70

Φ140

214

18

74.4

18x11

2.5

6-M14x55L

245

15.7

J-M75

Φ75

Φ150

240

20

79.9

20x12

2.5

6-M14x55L

300

20.6

J-M80

Φ80

Φ160

264

20

85.9

20x12

2.5

6-M16x55L

360

21.5

J-M85

Φ85

Φ178

278

24

93

24x16

2.5

6-M16x55L

435

27.4

J-M90

Φ90

Φ180

292

24

98

24x16

3

6-M18x75L

530

30

J-M95

Φ95

Φ190

300

24

103

24x16

3

6-M18x75L

615

37.5

J-M100

Φ100

Φ200

320

28

106.4

28x16

3

6-M18x75L

690

42

J-M110

Φ110

Φ210

360

28

116.4

28x16

3

6-M18x75L

900

56

J-M120

Φ120

Φ279

410

32

127.4

32x18

3

8-M20x75L

1100

85
